Instrucciones lógicas

Un microprocesador dispone de una unidad aritmética-lógica que le permite realizar una serie de operaciones, tanto aritméticas, como lógicas. Las aritméticas incluyen la suma y resta con o sin acarreo, incremento y decremento de un registro, comparaciones, ajuste decimal, complemento y negación. Las lógicas incluyen las operaciones que se realizan con los operadores "AND", "OR" y "XOR".

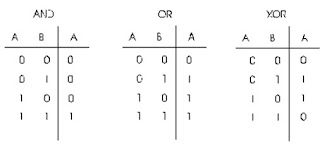

Se puede observar que para la operación AND, si los dos operandos son 1, el resultado será 1, en cualquier otra situación será 0.La operación OR establece el resultado a 1 si cualquiera de los dos operandos es 1, de lo contrario el resultado será 0.La instrucción XOR coloca en 0 el resultado si los operandos son iguales, de lo contrario establece 1. Finalmente, la instrucción NOT cambia de estado todos los bits del operando, los unos por ceros y los ceros por unos.La principal aplicación de estas instrucciones es el enmascaramiento de información. La operación AND nos permite poner a cero cualquier bit de un dato; la operación OR nos permite poner a uno cualquier bit de un dato y la operación XOR permite borrar el contenido de algún registro o localidad de memoria, así como para negar algún bit.
